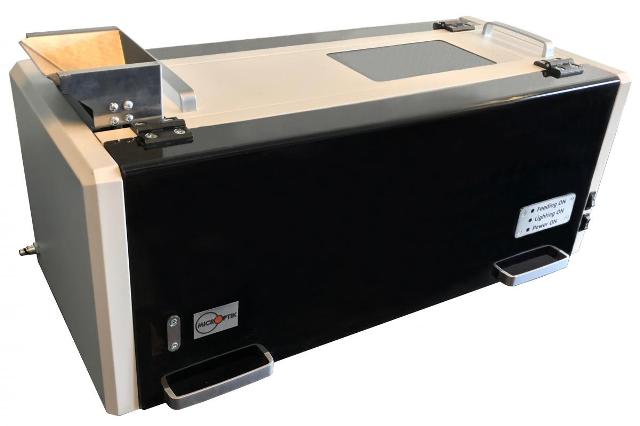

颗粒大小与形状分析仪 Morphious V1

   产品视频参考：https://v.youku.com/v_show/id_XNTkwOTM2NTA0NA==.html

   Morphious V1 颗粒与形状分布检测系统是世界领先的实时检测颗粒形态的仪器。

系统采用一个料斗将被测试的样品归集到测试振动台上，以便将这些小颗粒分散并做自由落体运动。当它们做自由落体时，使用CCD摄像机捕捉这些小颗粒的细节（形态测量）。

结合专业的分析软件将品控的质量关键点 Critical to Quality(CTQ)参数展示在操作员面前。用户可自行定义各种各样的标准，用以区分特殊定义的颗粒特性。系统可运行检测的吞吐量大约为50Kg/h。这意味着将有大量的数据需要运算分析处理。数据将被存贮在特定的数据库中，且易于被调用和检索。用户可定义各种各样的相关参数处方，用以对相应的产品进行质量控制。系统可提供无限的图形化可能性来表征颗粒的质量。

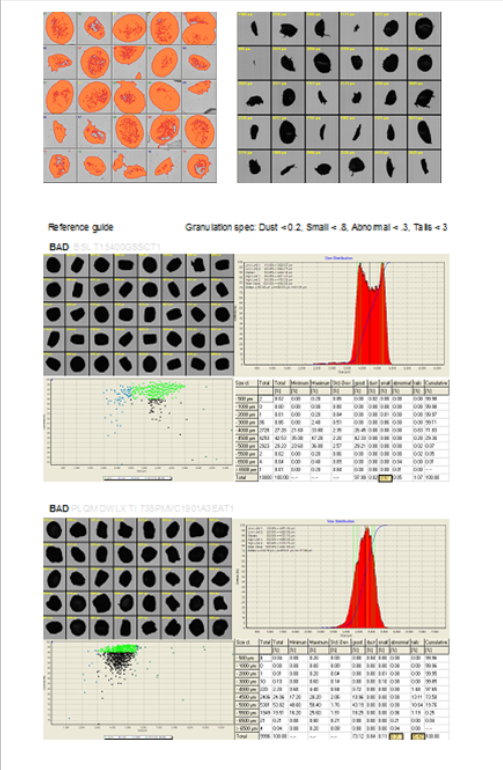

检测到各种瑕疵，它们的分布和数量可以通过一张二维正态分布图展现。这个处理过程有助于将各种不同缺陷分类呈现出来（如外形凸起的，聚集在一起的，含有污物的，片状的，碎片状的，破损的），如造粒工序中遇到的情况（如颗粒相互粘连，两粒合并，三粒合并等）挤出熔体不佳情况（如鱼纹，细粉等），部分降温过程中出现的空洞（如面条状，空心状，狗骨头状，细末，细粉等。如下图中所列出的实例所示：）

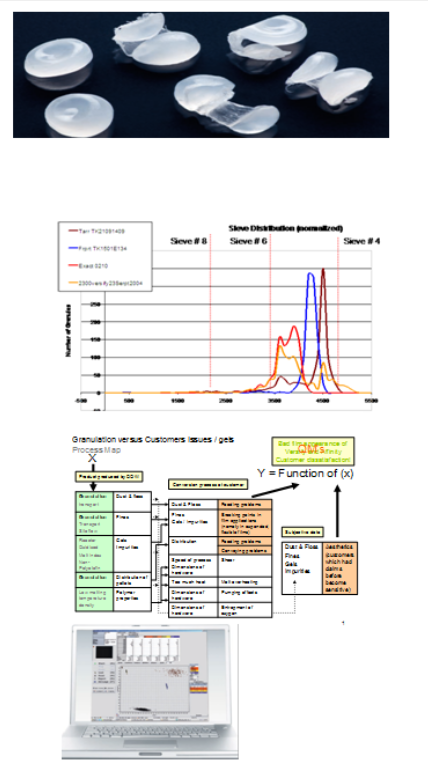

分布图显示了颗粒的一致性状况。相对于早起陈旧的筛选方法，它能展现更多的细节，以供生产者能直观地进行产品质量控制，并快速建立起工艺改进方案，改善颗粒的一致性。

采用模块化结构

可扩展性，易于适配级升级



定制界面

Windows操作界面易于依据客户定制

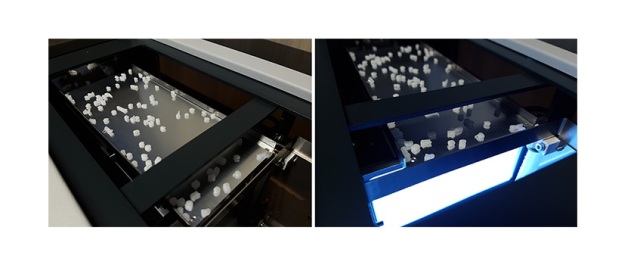

优化的照明技术

采用特殊的照明技术，从而避免在颗粒检测分析过程中出现的各种色差问题

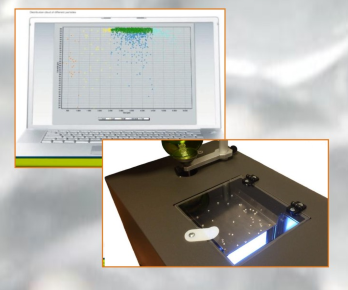

实时图像画面

迅速地运算评估，分析以及采用多种不同的格式反应监测结果：

以大小划分的表格视图，时间演化趋势，Mosaic图片，柱状图，分布图等



表格视图

依据形状，大小、直径，延伸率，圆度，粗糙度，以及/或凸面度来展现

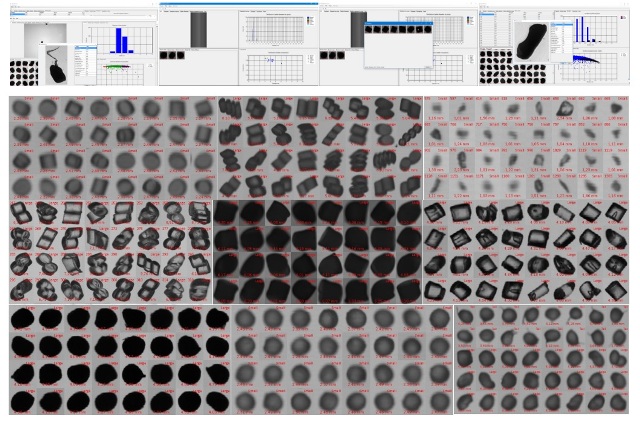

Mosaic图片视图

连续不断地显示变化的实时图片



展示图形特点

展示依据大小、形状等设定重新分布的图形



时间演化 Time evolution

展示依据时间演化设定重新分布的图形特征



同步处理

检测系统和扩展仪表相互联通交换处理信息



外部扩展应用接口

报警接口，数字补偿功能等



开放的数据库

以协议化生成的数据可轻松便捷完整地转化

为通用的数据格式（MS Access，Excel等）

技术资料

摄像机：        CCD线性扫描传感器4096 Pixel 160 MHz

光源：           具备白色光谱的高频同步荧光灯 电源功率：32W

主机：           工控机Intel®Core™ 2 Duo，采用最新的主流硬件配置

软件：           Windows XP 操作系统，定制图像处理软件

系统接口：     Ethernet 10/100 M Base T,USB,RS 485，RS,232,数字&模拟1/0,Fieldbus

通信协议：     MODBUS RTU,MODBUS TCP/IP,OPC,SQL，文件转换（定制），可将PROFIBUS转换为其他现场总线系统

远程控制：     最大扩展100m，远程协助、维修诊断

尺寸大小：     100×50×50cm(l,w,h)

处理量：        Up to 50Kg/h

电源电压：     230V AC/115V AC,50/60 Hz

运行温度：     10-40℃

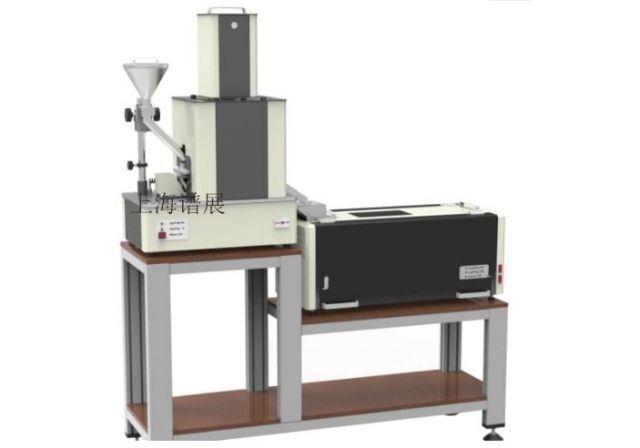

   颗粒杂质检测C1和颗粒形状检测V1组合：

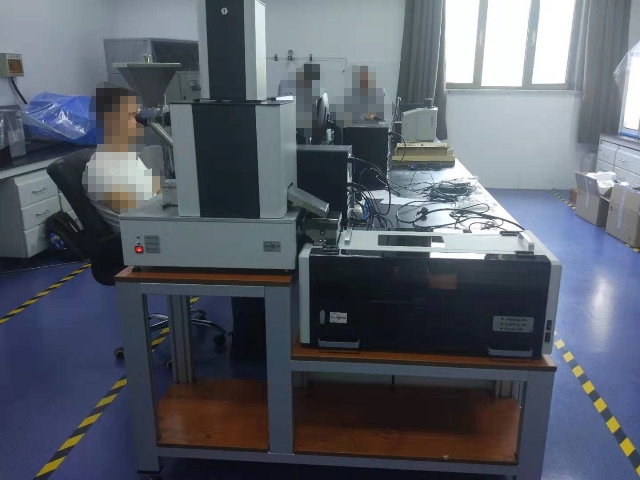

设备现场调试图 - 颗粒杂质检测C1和颗粒形状检测V1组合使用：
