迷你台式电动注塑机

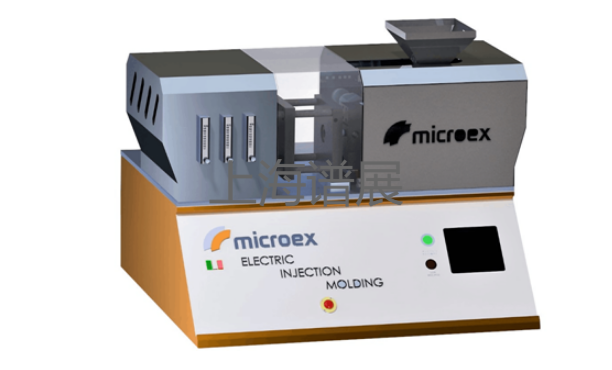

                   Micro Mould 迷你台式电动注塑机

                          主要配置介绍



基本参数：

Finished Product ：Sample Plates

制品

Injection Volume： 8 cm³

注塑量

Total power installed： 3 kw

总功率

Closing Force ： 2 Tons

合模力

可制样板尺寸最大为： 60X60X3mm

配置组成

1.0   SINGLE SCREW EXTRUDER-单螺杆挤出机

螺杆为直径Ø 14mm的氮化钢材质。采用特殊的Mod. Eurotech专为实验室模型设计的螺杆。

主传动机构为伺服电机与带超大推力轴承的减速器有机集合配套。

机筒为氮化钢材质且具抗耐磨性。

具有2个温控调节区。

2.0  INJECTION CHAMBER-注塑腔

注射腔由注射单元和用于注射的喷嘴组成

聚合物熔体注入模板。

注射腔柱塞由电动机驱动

1个温控调节区，位于挤出机与注射腔之间的连接区。

注射腔带有独立的温控调节区。

1个内部带独立温控的喷嘴

3.0  MOULDING PLATES UNIT- 模板单元

该装置由固定模板和可互换模板二部分组成

材质为特种钢，具有高耐腐蚀性和耐磨性

可互换模板部分可根据客户的要求来定制

可满足和实现客户要求生产的不同尺寸的模压件。

1个气动拉拔器，用于制件脱模

空气冷却系统通过流量计调节来实现对制件精确冷却。

4.0  MAIN CONTROL PANEL & ELECTRIC CABINET-主控面板和电控箱

线路电气控制系统由:

使用7英寸触摸屏操作界面控制面板来实现整机操作和控制。

温度采用PID控制，每个温控区具有独立的设定值和实际温度值显示。

电流A和 %加热器的负载

每个区域状态由led指示(在加热和冷却过程的低温和高温误差报警)

冷启动保护，具有意外的最小或最大操作设置 (可调节范围)

RPM，% 或m/min的电机控制可视化和电流可视化

所有电机都有过热和电流过载保护及报警

接收页面，所有机器参数可以通过u盘保存和导出

可通过安装连接盒(需客户提供internet LAN)实现通过Eurotech服务办公室进行远程故障排除和诊断功能。

控制面板也可以设置为记录完成的循环数。
